Электрическая ступень вертикального перемещения

Технические характеристики
Изображения

Описание продукта

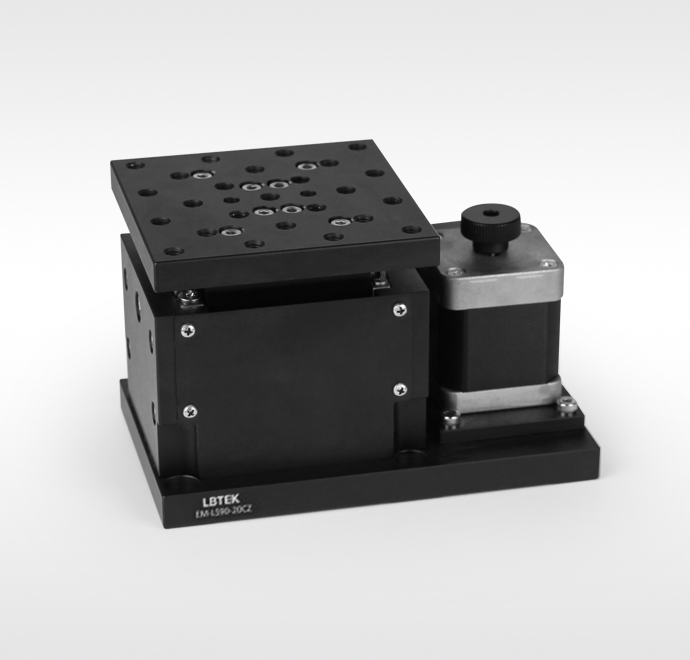

Электрическая ступень вертикального перемещения LBTEK приводится в действие шаговым двигателем и шарико-винтовым передаточным механизмом, который осуществляет высокоточное возвратно-поступательное линейное перемещение в вертикальном направлении по направляющей поперечного ролика. С диапазоном хода 20 мм это идеальное решение для вертикального перемещения. Пятифазный шаговый двигатель, используемый в электрической ступени вертикального перемещения, стабилен и надежен, его максимальная скорость для ступени перемещения составляет 5 мм / с. При отсутствии источника питания контроллер может реализовать функцию ручной регулировки с помощью ручки на хвостовой части двигателя.

Электрическая ступень вертикального перемещения

Размер стола: 90 мм × 90 мм
Ход: 20 мм
Разрешение: 0,5 мкм / сегмент
Положение монтажного отверстия M6

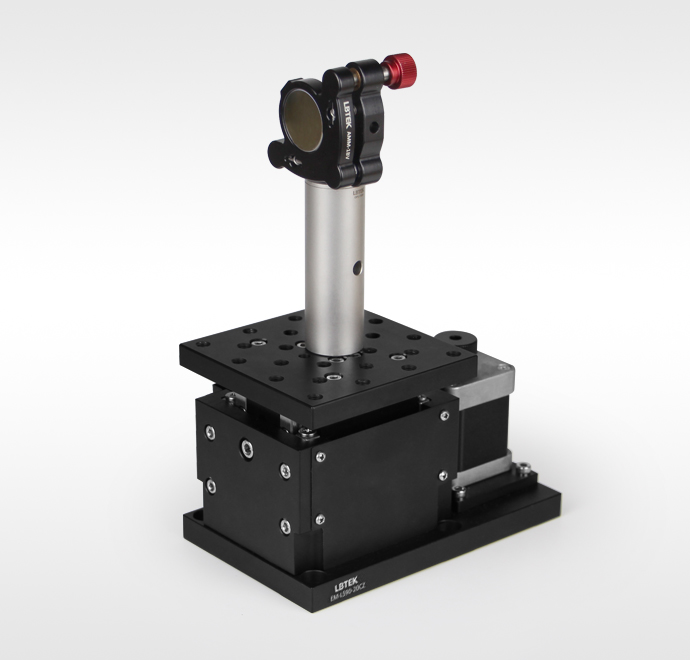

Электрическая ступень вертикального перемещения LBTEK представляет собой ступень линейного перемещения, приводимую в действие пятифазным шаговым двигателем. Эта ступень перемещения обеспечивает точную и стабильную регулировку высоты во всем диапазоне перемещения. Двигатель ступенчатого перемещения может перемещать грузы весом до 5,0 кг на монтажной платформе размером 90 × 90 мм с минимальным отклонением по шагу и при опрокидывании и высокой повторяемостью. Столешница имеет 25 резьбовых отверстий M6 для установки оптико-механических компонентов; в нижней части имеются четыре потайных отверстия M6, которые можно устанавливать на макетные платы, оптические платформы или другие платформы для перемещения с помощью винтов M6. Ступень вытеснения необходимо использовать с электрическим контроллером ступени вытеснения. Компания LBTEK предлагает пользователям на выбор контроллеры серии EM-CV5-x.
